旋转蒸发仪主要由几个主要组成部分?
点击: 次 时间:2021-09-08 15:12
简介:
旋转蒸发仪是实验室广泛应用的一种蒸发仪器,适用于回流操作、大量溶剂的快速蒸发、微量组分的浓缩和需要搅拌的反应过程等。系统可以密封减压至400~600毫米汞柱;用加热浴加热蒸馏瓶中的溶剂,加热温度可接近该溶剂的沸点;同时还可进行旋转,速度为50~160转/分,使溶剂形成薄膜,增大蒸发面积。此外,在高效冷却器作用下,可将热蒸气迅速液化,加快蒸发速率。
![旋转蒸发仪](/uploads/allimg/210908/3-210ZQ5101b23.jpg)
旋转蒸发仪应用领域:
旋转蒸发仪是医药、化工、生物制品等行业科研和生产过程中蒸发、浓缩、结晶、干燥、分离、溶媒回收等过程的仪器设备。 是应用真空负压条件下,恒温加热,薄膜蒸发的原理研制而成。
旋转蒸发仪应用于实验室中教学实验。由电加热装置、蒸发瓶、收集瓶组成,在蒸发瓶的外表面上设置有凸点。本实用新型的有益效果是:在实验过程中,当蒸发瓶放置在桌面上时,不易滚动,不易摔坏,降低了学校的实验经费。
![旋转蒸发仪](/uploads/allimg/210908/3-210ZQ51114301.jpg)

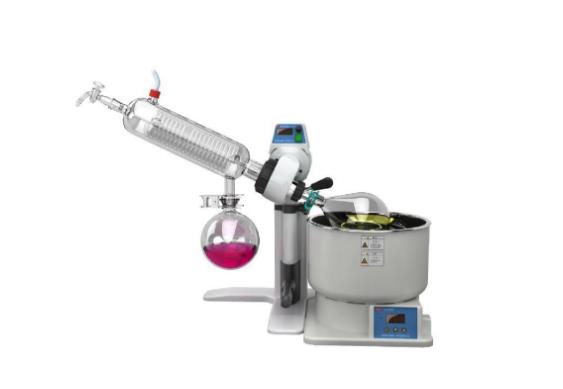

旋转蒸发仪主要部件包括:
旋转马达,通过马达的旋转带动盛有样品的蒸发瓶;
蒸发管,蒸发管有两个作用,起到样品旋转支撑轴的作用,其次通过蒸发管,真空系统将样品吸出;
真空系统,用来降低旋转蒸发仪系统的气压;
流体加热锅,通常情况下都是用水加热样品;
冷凝管,使用双蛇形冷凝或者其它冷凝剂如干冰、丙酮冷凝样品;
冷凝样品收集瓶,样品冷却后进入收集瓶。
机械或马达机械装置用于将加热锅中的蒸发瓶快速提升。
旋转蒸发仪的真空系统可以使简单的浸入冷水浴中的水吸气泵,也可以是带冷却管的机械真空泵。蒸发和冷凝玻璃组件可以很简单也可以很复杂,这要取决于蒸馏的目标,以及要蒸馏的溶剂的特性。不同的商业设备都会包含一些基本的特征,现代设备通常都增加了例如数字控制真空泵、数字显示加热温度甚至蒸汽温度等功能。
![旋转蒸发仪](/uploads/allimg/210908/3-210ZQ512112a.jpg)
旋转蒸发仪注意事项:
1.玻璃零件接装应轻拿轻放,装前应洗干净,擦干或烘干.
2.各磨口,密封面密封圈及接头安装前都需要涂一层真空脂.
3.加热槽通电前必须加水,不允许无水干烧.
4.必须使拧入保险孔内保险,以免损坏烧瓶.
5.如真空抽不上来需检查各接头,接口是否密封密封圈,密封面是否有效主轴与密封圈之间真空脂是否涂好真空泵及其皮管是否漏气玻璃件是否有裂缝,碎裂,损坏的现象。
