高压灭菌锅不升温该怎么办？

 高压灭菌锅是实验室常用的一种消毒器具。主要由电源开关、分线器、电源板、主控板、固态继电器、加热丝，锅体组成。

 高压灭菌锅工作原理简述如下：

（1）交流220V电压进入设备后分为两路：一路供给直流电源电路；另一路供给加热电路。

（2）加热电路由：过热保护器，加热丝和固体继电器（实际上是个开关）组成。

（3）固体继电器的闭合（加热状态）和断开（停止加热状态）是受主控电路控制的。

（4）主控电路根据设备所设置的温度和各个传感器的状态来决定加热电路是否工作。

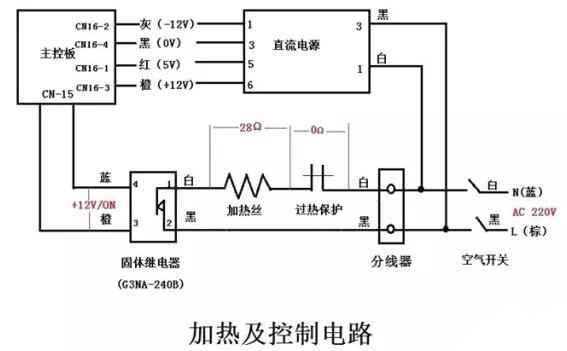

灭菌锅工作逻辑示意图如下图1：

 高压灭菌锅种类繁多，构造也是迥异不同，但是基本原理相似，都是包括控制部分和加热部分。所以当出现不升温的故障时，检查顺序就是先检查加热部分，再检查控制部分。

 下面结合上面介绍的工作原理，按照顺序逐一进行检查。检查步骤如下：

（1）仪器设置升温后首先观察固体继电器上面的黄色升温指示灯点亮否；

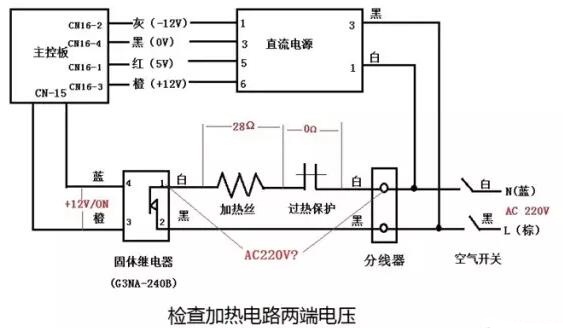

（2）如果在加热时黄色指示灯点亮而仪器不升温，则故障可能在加热系统。这时就要用交流电压表按照下图2所示来检查加热电路的两端有无220V交流电压；

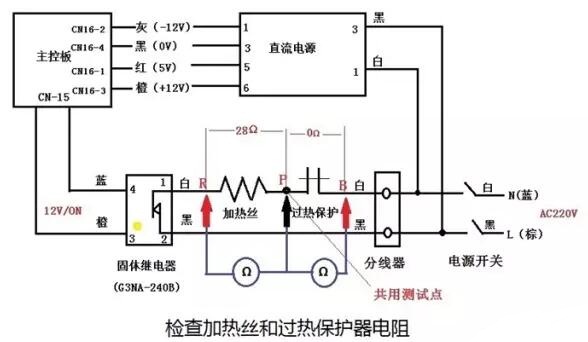

如果加热电路有电压，这时候就需要关闭电源，用万用表的电阻档，按照图3所示，分别检查加热丝（R，P两端）和过热保护器（B,P两端）的电阻是否为28 欧姆和0 欧姆。一般情况下，最大的原因是加热丝断路了，R-P两端的电阻无限大。

​

（3）如果加热电路两端无电压，则是固体继电器内部断路了。不过这种可能性极小。

（4）如果在加热时黄色指示灯不亮而仪器也不升温，则故障可能在驱动系统。这时就要用直流电压表来检查固体继电器输入两端有无+12V直流驱动电压。如果固体继电器输入端有12V电压，那则是固体继电器本身有问题了；反之是没有驱动电压所致，那就是主机控板的问题了。

（5）主控电路比较难检修，因为厂家也没有提供电路图；根据经验，即便提供了电路图，检修起来也很困难。但是却可以检查提供给主控电路板的直流电压是否正常；这也可以从这个侧面排除主控板是否有问题。查看设备的电源板输入电压和输出电压，用电压表检测。

（6）除此以外，引起高压锅不升温的因素还有几个压合微动开关接触不良的原因，需要仔细鉴别。
