溶解氧电极的构造和极化过程

点击: 次 时间:2019-11-07 16:52

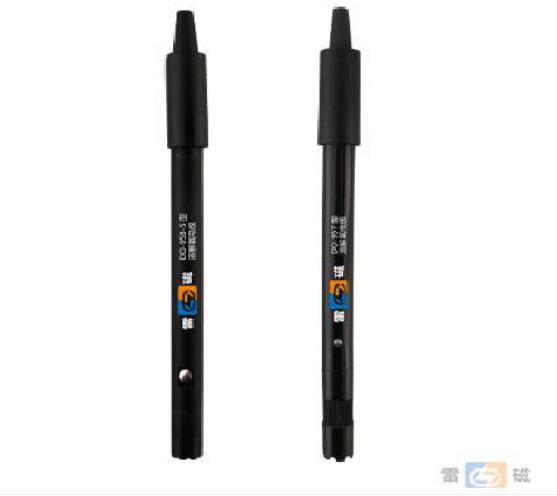

    溶解氧电极可以用来测量现场或实验室内被测样品水溶液内的溶氧含量。溶解氧电极用一薄膜将铂阴极, 银阳极,以及电解质与外界隔开,一般情况下阴极几乎是和这层膜直接接触的。氧以和其分压成正比的比率透过膜扩散,氧分压越大,透过膜的氧就越多。当溶解氧不断地透过膜渗入腔体,在阴极上还原而产生电流,此电流在仪表上显示出来。由于此电流和溶氧浓度直接成正比,因此校正仪表只需将测得的电流转换为浓度单位即可。

溶解氧电极的构造
    溶解氧电极是一个电化学电池,由镶嵌在绝缘材料上的银极和金极构成。银极为阳极,一般制成圆环状,作为参比极,银极的面积要尽可能大些,以降低电极表面的电流密度,减少阳极的极化现象,使其电极电位不受外加电压的影响。金极为阴极,一般制成圆点状,位于银极的中央,电解反应即发生在金极上。

溶解氧电极的极化
    使用或连续断电5~10 分钟以上时,与仪表连接好通电后所进行的是极化。以使电极里的化学体系达到平衡,降低零氧电流,使电极稳定。开始时,溶解氧电极的电流较大,按指数规律下降,6个小时后便处于稳定态,在此期间的显示数据将逐渐降低,直到稳定。随后才能进行标定。
    极化过程需要6小时,先将电极与二次表正确连接,接通仪表电源即可。如果是关电时间不长,极化时间会短一些,较快的稳定。
